Na pripomienkovanie: popis

TECHNICKÁ SPRÁVA – NÚTENÉ VETRANIE STROJOVNE VÝŤAHU

1. Identifikačné údaje Predmetom projektovej dokumentácie je návrh núteného vetrania strojovne výťahu. Rozmery strojovne sú 2,45 × 2,33 × 2,12 m. Objem priestoru je 12,09 m³.
2. Podklady pre spracovanie projektu Architektonické podklady stavby, výkres vzduchotechniky, technické podklady výrobcu zariadení a platné technické normy.
3. Existujúci stav V strojovni výťahu sú umiestnené elektrické rozvádzače, riadiace prvky a technológia výťahu. Počas prevádzky dochádza k produkcii tepla, ktoré spôsobuje zvýšenie teploty v priestore strojovne. Nadbytočne teplo môže poškodiť elektronické zariadenia výťahu.

4. Návrh vzduchotechnického zariadenia V strojovni vzniká nadbytočne teplo ktoré je potrebne odviesť vetraním. Vetranie strojovne výťahu je navrhnuté ako nútený odvod vzduchu. Prívod vzduchu do strojovne bude zabezpečený zo šachty výťahu. Odvod tepelnej záťaže v strojovni výťahu od technológie výťahu bude zabezpečený nútene pomocou potrubného ventilátora RM 125NK a potrubnej siete vyvedenej na fasádu objektu.

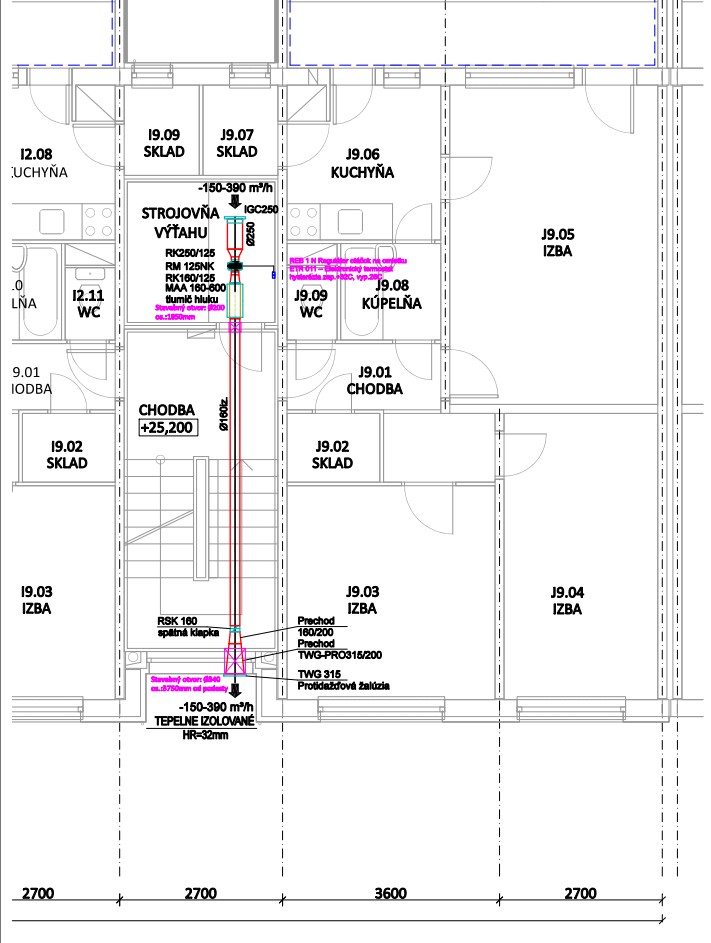

   Rozvod vzduchu je navrhnutý z kruhového pozinkovaného potrubia SPIRO. Potrubná trasa je vedená pod stropom strojovne a následne pokračuje cez chodbu a ponad schodisko vyvedene na fasádu objektu.

   Odpadové teplo je nasávane pomocou ventilátora cez nasávací kus IGC 250. Na potrubnej trase sú osadená redukcia RK, tlmič hluku MA 160-600, spätná klapka RSK 160 a výfuková fasádna mriežka TWG 315. Potrubie je nadimenzovane tak aby nespôsobovalo hluk.

   Na zabránenie spätného prúdenia vzduchu po vypnutí ventilátora je na potrubí osadená spätná klapka. Potrubný rozvod bude opatrený tepelnou izoláciou HR hr. 32 mm, ktorá obmedzí tepelné straty a zabráni kondenzácii vodných pár.

5. Regulácia a ovládanie Prevádzka ventilátora bude riadená elektronickým termostatom TR 011.

   Termostat bude nastavený na: • zapnutie ventilátora pri teplote +32 °C, • vypnutie ventilátora pri teplote +28 °C.

   Hysterézia regulácie je 4 K, čím sa zabráni častému spínaniu ventilátora pri kolísaní teploty.

   Výkon ventilátora je možné nastavovať pomocou regulátora otáčok REB-1N pre montáž na omietku. Regulátor umožňuje optimalizovať prevádzku zariadenia podľa aktuálnej potreby odvádzania tepelnej záťaže zo strojovne.

6. Technický výpočet Objem strojovne: 12,09 m³

   Prietok vzduchu ventilátora: 150 – 390 m³/h

   Počet výmen vzduchu: pri 150 m³/h: n = 150 / 12,09 = 12,4 výmen/h ... pri 390 m³/h: n = 390 / 12,09 = 32,3 výmen/h

   Navrhnuté vetranie zabezpečuje odvod tepelnej záťaže zo strojovne výťahu pri zachovaní odporúčaných prevádzkových podmienok elektrických a riadiacich zariadení výťahu. Pri maximálnom výkone ventilátora 390 m³/h je zabezpečená približne 32-násobná výmena vzduchu za hodinu, čo predstavuje dostatočnú rezervu aj pre letnú prevádzku.

7. Ochrana proti hluku Na potrubnej trase je osadený tlmič hluku MA 160-600. Ventilátor musí byť pružne uložený a potrubie oddilatované od stavebných konštrukcií.
8. Požiarna bezpečnosť Vzduchotechnické zariadenie neovplyvňuje požiarnobezpečnostné riešenie objektu. Prestupy potrubia cez požiarne deliace konštrukcie musia byť utesnené systémovým riešením s požadovanou požiarnou odolnosťou.
9. Použité normy
   • STN EN 16798-3 – Energetická hospodárnosť budov – Vetranie budov – Časť 3: Vetranie nebytových budov.
   • STN EN 12599 – Vetranie budov – Skúšobné postupy a meracie metódy na odovzdanie vzduchotechnických a klimatizačných zariadení.
   • STN EN ISO 16890-1 až 4 – Vzduchové filtre pre všeobecné vetranie.
   • STN EN 12237 – Vetranie budov – Potrubné rozvody z plechu kruhového prierezu.
   • STN EN 1507 – Vetranie budov – Potrubné rozvody z plechu obdĺžnikového prierezu.
   • STN 73 0540-2 – Tepelnotechnické vlastnosti stavebných konštrukcií a budov.
   • Vyhláška MŽP SR č. 532/2002 Z. z.

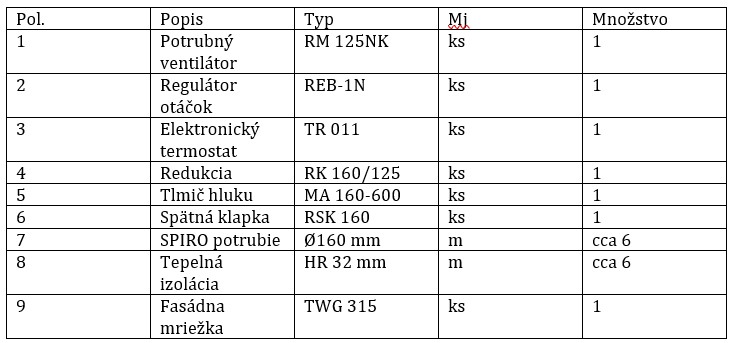

10. Výkaz výmer a špecifikácia materiálu Viď tabuľka nižšie.
